Guide pratique : Comment ajouter un port USB 3.2 Gen2x2 rapide à son PC ?
Nous allons voir dans ce guide pratique comment ajouter un port USB 3.2 Gen2x2 (20 Gbps) à son PC afin d’avoir un port USB beaucoup plus rapide.
Présentation de la carte
La carte contrôleur que je vous présente aujourd’hui est une carte d’extension au format PCI Express 3.0 4x. Elle est compatible avec les emplacements PCI Express 3.0 4x, 8x et 16x.

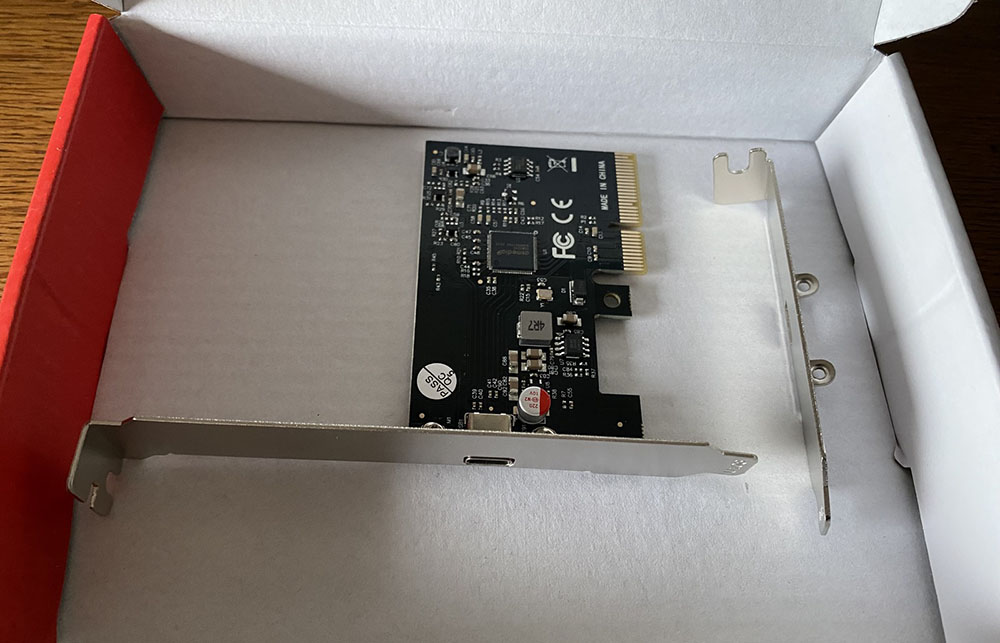

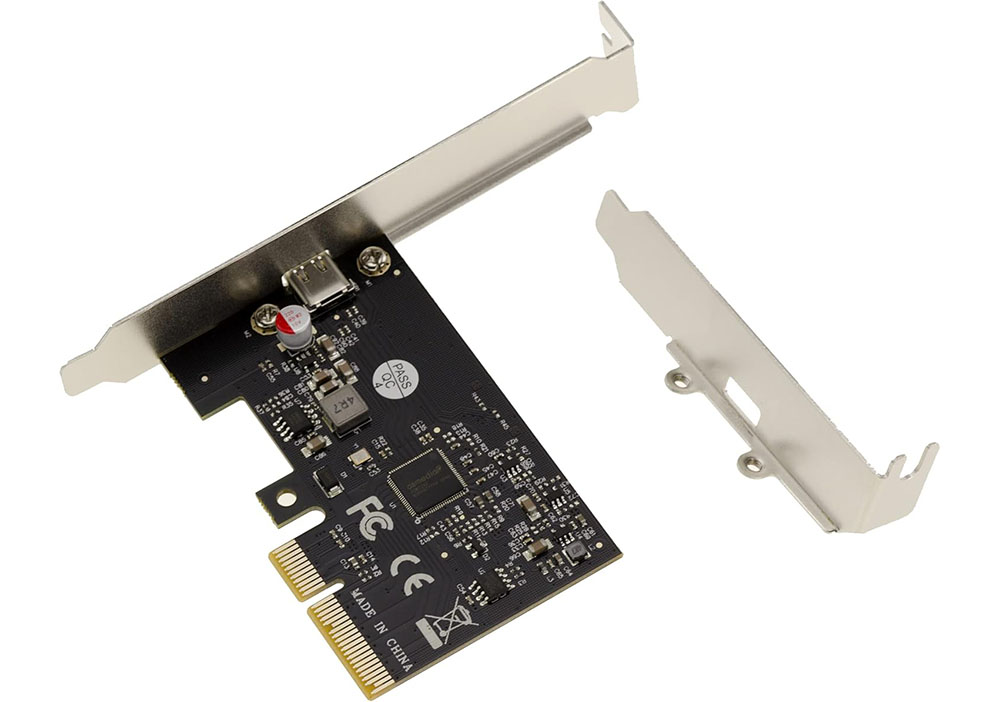

La carte est montée d’origine sur une équerre high profil mais une équerre low profil est également fournie dans la boîte afin de pouvoir l’installer dans n’importe quelle machine, compacte ou non. Elle propose un seul et unique port USB de Type C.
Voilà les caractéristiques annoncées :
- Carte d’extension PCI Express 3.0 4x (compatible 4x, 8x, 16x)
- Permet d’ajouter 1 port USB C @ USB 3.2 Gen2x2 (20Gb/s)
- Compatible Windows 8.x/10/11, Mac OS X 10.10 et plus Linux 3.5 et plus.
- Chipset ASMEDIA ASM3242.
- Interface PCI-Express 3.0 4x (compatible 4x, 8x, 16x).
- Respecte la norme USB 3.2 Gen 2×2, bande passante totale 20Gb/s.
- Compatible Universal Serial Bus 3.2 Rev 1.0.
- Support du standard USB-CTM bus power 5V/3A ? 15W
- Compatible tous périphériques USB 3.2/3.1/3.0/2.0 et 1.1.
- Carte d’extension compacte utilisable dans une tour étroite ou large.
- Fournie avec deux équerres (high profile montée sur la carte et low profile fournie dans la boite).

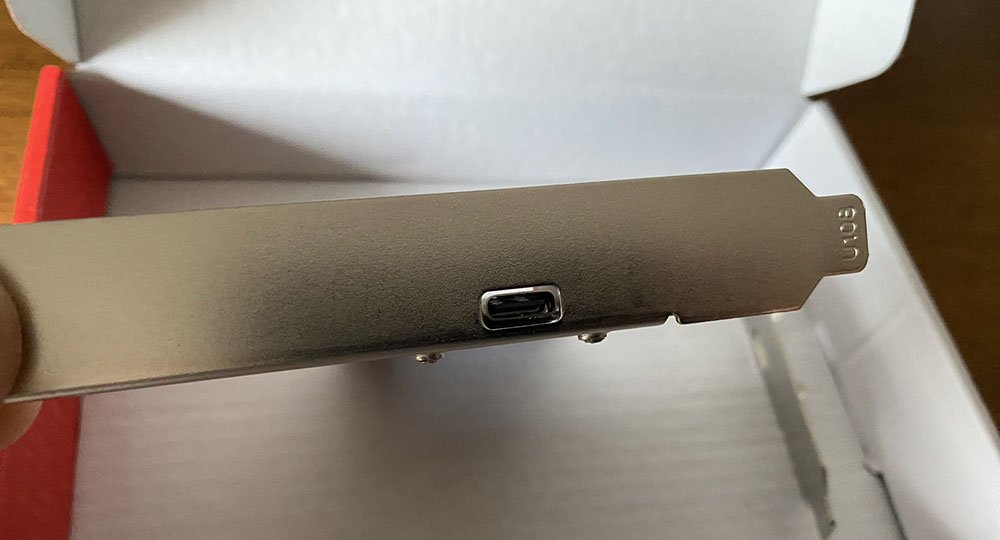

- Connecteur USB de type C sur équerre arrière..

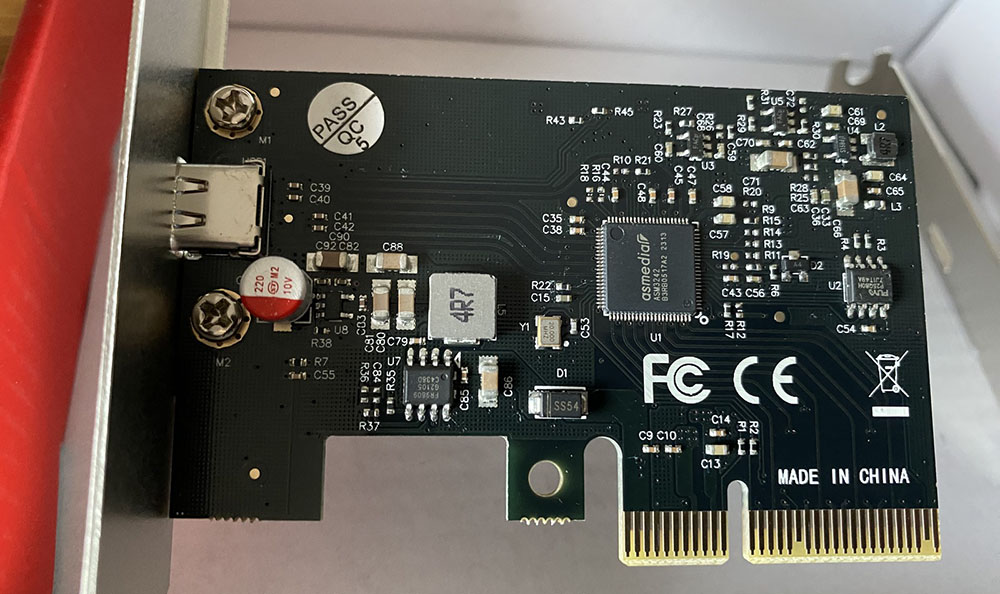

Comme on l’a déjà vu plus haut, la carte d’extension est équipée de la puce ASM3242 du fabricant ASMEDIA Technology, c’est ce chipset qui sert d’intermédiaire entre l’interface PCI Express et le port USB Type C à la norme USB 3.2 Gen2x2.
D’ailleurs le fabricant explique tout ça très bien sur son site :

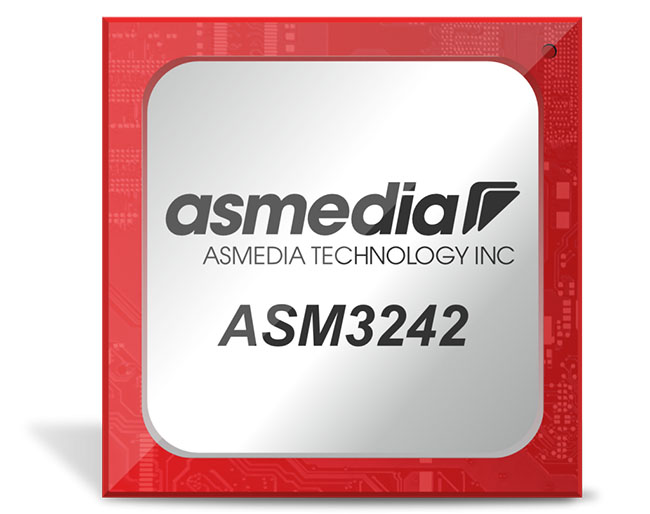

L’ASMedia ASM3242 est un contrôleur hôte xHCI Universal Serial Bus, reliant PCI Express à USB3.2 20 Gbit/s, conforme à la spécification USB3.2 révision 1.0 et à la spécification Intel eXtensible Host Controller Interface révision 1.1. Il prend également en charge la rétrocompatibilité avec les fonctions et périphériques USB hérités, conforme à la révision 1.0 du protocole USB Attach SCSI, prenant en charge la fonction de port de débogage sur le port USB3.2.
ASMedia ASM3242 prend également en charge la fonction de plusieurs IN pour atteindre un taux d’utilisation complet de 20 Gbit/s de débit de données, en tirant parti de la bande passante disponible du bus USB3.2 Gen2 x2. ASM3242 prend en charge un port USB3.2 20 Gbit/s et offre une bande passante haut débit fiable avec PCI Express Gen3 x4.
Il utilise un processus avancé avec une alimentation basse tension, suivant la gestion de l’alimentation standard PCI Express/USB Link et la gestion avancée de l’alimentation de la puce pour réduire efficacement la consommation électrique totale en état de veille/inactivité. L’ASM3242 intègre le PHY PCI Express/SuperSpeed USB/USB2.0 conçu par ASMedia, prenant en charge les pilotes intégrés de Microsoft Windows et de divers noyaux Linux. L’application de l’ASM3242 comprend les cartes mères, les ordinateurs de bureau, les ordinateurs portables, les stations de travail, les serveurs, les cartes d’extension et les plates-formes embarquées basées sur PCI Express.
Concrètement, ça signifie qu’une fois installée dans votre PC la carte contrôleur met à votre disposition un port USB 3.2 Gen2x2 au format USB Type C capable d’offrir une bande passante de 20 Gbps. Si vous possédez un vieux PC ça sera du coup bien mieux que les ports USB que vous aviez jusqu’à maintenant, à condition bien sûr d’utiliser également du matériel répondant, lui aussi, à cette forme.
